碳素工具鋼淬火工藝
    碳素工具鋼制工件，可根據具體情況來選用冷卻液。因為它的淬透性低，一般小直徑工件可以用普通機械油淬火，淬火時動作要迅速，免得在入油前，因奧氏體在高溫發生部分轉變而達不到所要求的高硬度。有些工件如果硬度要求較低，油淬也能達到要求，就可以用油淬以減少變形和開裂。如果普通機械油淬火達不到硬度要求，可以用快速淬火油淬火。直徑在15～18毫米的在水中可以淬透，但容易產生很大的內應力和變形。直徑更大，即使在水或鹽、堿水溶液中也難淬透，淬硬層也較薄，從淬硬層過渡到未淬硬的內層，其硬度發生陡降，即過渡層很薄，故淬火時會產生很大的內應力，并易形成弧形裂紋，對于有些工件，它們只求有硬的表面，存在未淬硬的心部反而對保持高韌性有利，故直徑大至18～30毫米的工件，仍可采用快速淬火油、冷速介于水-油之間的水溶性淬火液或分級淬火的方法。

以T8鋼淬火工藝為例

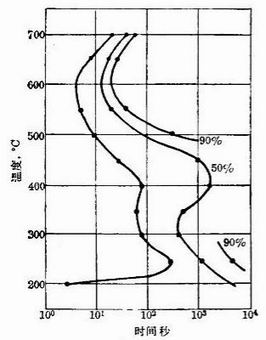

    從圖中T8鋼的連續冷卻轉變曲線圖分析，若得到完全馬氏體，在整個冷卻過程中，在500-600℃左右的范圍，要求冷速達到最大值，冷速大于等于臨界點，不和S曲線的鼻尖處相交。在此處冷速越慢，發生鐵素體析出或非馬氏體組織的形成，馬氏體組織越少。為了減少變形和防止開裂，要求淬火介質在Ms點以下的冷卻速度緩慢。

    從圖中3種淬火液的冷卻特性對比可以看出，10%PQP此濃度的冷卻特性最接近快速淬火油，在500-600℃左右，冷速達到最大值，并且在300℃以下的冷卻速度很小。對非等溫分級淬火，或代替油直冷淬火的碳素工具鋼，可采用PQP淬火介質，根據工件的有效直徑或厚度、以及淬火要求，可通過濃度的調節，控制500-600℃左右的冷卻速度，以及制定其他熱處理工藝來完成淬火目的。PQP淬火介質的特點是，300℃以下的冷卻速度很小，在中溫區600℃左右通過濃度的調節，能獲得普通淬火油至2～3倍淬火油的冷速，低溫區（300℃）時的冷速接近油的冷卻速度，Ms點以下的冷卻速度緩慢，使工件在獲得更高淬火硬度的同時減少變形和防止開裂。

碳素工具鋼常見的淬火缺陷：
淬火過程中有可能出現的缺陷有淬火變形，開裂及硬度不足等等。
一、淬火變形及開裂，其形成原因可能有
1， 原材料有嚴重的網狀滲碳體，粗片狀珠光體，嚴重的表面脫碳，鍛造時過熱或工件具有很大的機械加工應力。
2， 淬火溫度過高，加熱速度太快，淬火加熱時脫碳。
3， 淬火介質選擇不當。
4， 淬火后末及時回火，返修的淬火工件中間未經退火。
5， 工件形狀復雜，斷面尺寸變化突然，淬火時未采取相應的防護措施。
二、針對這些原因，采取防止變形開裂的措施為
1， 對存在嚴重網狀二次滲碳體或片狀滲碳體的工件，進行正火及重新球化退火以改善原始組織。形狀復雜或加工應力大的工件，可先進行高溫回火，以去除應力。
2， 正確選擇淬火加熱溫度，形狀復雜的工件應預熱，選擇較低的加熱溫度或加熱出爐后預冷再淬火。
3， 尺寸較小的工件，形狀復雜或硬度要求不太高的工件，應盡量用油或冷卻強度較弱的淬火介質。
4， 淬火后及時回火，返修的淬火工件中間要退火。
5， 對某些工件，采用專用淬火壓床、特殊的淬火夾具及回火夾具。
三、淬火后硬度低于所要求的硬度，其原因可能為
1， 淬火加熱溫度過低或保溫時間不夠。
2， 冷卻介質選擇不當。
3， 原材料脫碳層未除盡或淬火加熱時脫碳。
4， 淬火出爐后，在空氣中停留時問過長。
針對這些原因應采取相應預防措施。對已造成硬度不足的工件，除因脫碳面無法補救外，其他均可按正確工藝重新淬火，但事先必須退火以防止工件的開裂。

合金工具鋼淬火工藝
以9SiCr鋼為例
    9SiCr鋼等溫淬火可使熱應力和組織應力減至最小，并大大減少工具的變形，當在870～875℃加熱時，Ms點約為170℃，選擇的等溫溫度為180℃左右，停留30～60分鐘后空冷。等溫停留時，部分奧氏體將轉變?yōu)橄仑愂象w，從而使鋼的硬度、強度和韌性得到良好的配合，并保證工具有良好的耐磨性。等溫溫度過高，硬度和強度會急劇下降，而溫度過低，將得不到所需的部分下貝氏體量。在一定的淬火加熱溫度下，等溫溫度的高低會影響隨后空冷時形成的馬氏體的數量；
    適當?shù)牡葴貢r問，可使鋼具有最高的強度和塑性，但時間過長，則硬度、機械性能都下降．這是因為下貝氏體和殘余奧氏體量增加的緣固。9SiCr鋼等溫淬火后的金相組織為：馬氏體+下貝氏體+殘余奧氏體+殘留合金滲碳體。
    9SiCr鋼制工件也可采用分級淬火和直接油淬或冷速介于水-油之間的水溶性淬火液。分級溫度為180℃左右，停留時間視工件大小而定，一般為2～5分鐘。在相同的淬火加熱溫度下，油淬要比分級淬火的硬度稍高。 870～875℃加熱油淬，其殘余奧氏體的含量約為8～10％。油淬和分級淬火后的組織應該是馬氏體+殘留合金滲碳體+殘余奧氏體。采用冷速介于水-油之間的水溶性淬火液，馬氏體過渡區的冷速要求竟可能小，使組織應力減至最小，減少工具的變形。

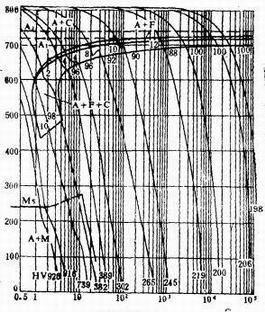

    從圖中9SiCr鋼的連續冷卻轉變曲線圖分析，若得到完全馬氏體，在整個冷卻過程中，在600℃左右的范圍，要求冷速達到最大值，冷速大于等于臨界點，不和S曲線的鼻尖處相交。在此處冷速越慢，發生鐵素體析出或非馬氏體組織的形成，馬氏體組織越少。此類鋼淬透性好，要求Ms點以下的冷卻速度緩慢，可減少變形和防止開裂。

    對非等溫分級淬火，或代替油淬火的9SiCr，可采用PQP淬火介質，10%PQP濃度的冷卻特性接近于快速淬火油。在生產中可根據工件的有效直徑或厚度、以及淬火要求，通過濃度的調節，控制600℃左右的冷卻速度，以及制定其他熱處理工藝來完成淬火目的。PQP淬火介質的特點是，300℃以下的冷卻速度很小，接近于淬火油，在中溫區600℃左右能獲得普通淬火油至2～3倍淬火油的冷速，使工件在獲得更高淬火硬度的同時減少變形和防止開裂。PQP淬火介質同樣適用于9Mn2V、CrWMn等合金工具鋼的淬火。
